YBJY系列(YBZ961-4型)燃油加油机用隔爆型三相异步电动机 |
| ■YBJY系列说明 |
|
YBJY系列(H63-H100)燃油加油机用隔爆型三相异步电动机是YB2系列的派生系列。它的各项性能指标按YB2系列设计,专供燃油加油机配套。防爆标志为Exd
ⅡBT4，防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备
第2部分：隔爆型“d”》的规定。
电动机主体外壳为铝合金压制，外型美观大方，采用左右出线装置便于用户使用。 |

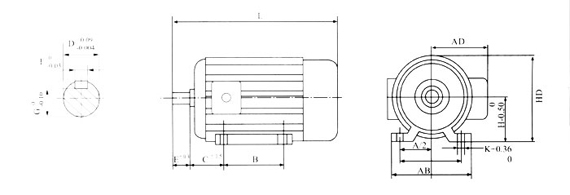

| ■YBJY80-4型安装及外形尺寸图 |
|
| YBJY80-4型安装尺寸表(mm)
|
| A |
A/2 |
B |
C |
D |
E |
F |
G |
H |
K |
AB |
L |
HD |
AD |
| 125 |
62.5 |
100 |
50 |
19
16 |
40 |
6
5 |
15.5
13 |
80 |
10 |
165 |
310 |
165 |
105 |
|
| ■使用条件 |
1 额定功率：0.12-3kw
2 额定电压：380V；
3 额定频率：50Hz；
4 绝缘等级：F级，温升按80K考核；
5 环境空气温度范围为：-15℃～40℃；
6 海拔高度：不超过1000m;
7 额定工作制：S1连续工作。 |
| ■YBZ961-4型说明 |
| YBZ961-4隔爆型三相异步电动机是为引进设备国产化配套，符合我国国情而专业设计制造的三相异步电动机。电动机主体外壳为无缝钢管结构，两端为铝合金制成，前端盖有180°旋转的出线装置，接线引入为浇注固化填密封式引入装置。它具有外形美观、造型新颖、噪音低、振动小的特点，功率为0.55kw、0.75kw两种。 |
| ■YBZ961-4型安装及外形尺寸图 |
|
